Referencia sobre el uso de la plataforma

Nota

Este documento describe los requisitos para utilizar la plataforma Mapflow, incluidos los formatos de datos admitidos, los pasos de preprocesamiento y las pautas específicas del modelo.

Requisitos para utilizar la plataforma

Cargar requisitos GeoTIFF

Nota

Por favor preste atención a lo siguiente:

• Las imágenes que subes se preprocesan en formato «Uint8». Si su imagen no es de este tipo y desea obtener una vista previa de ella manualmente antes de cargarla en el servidor de Mapflow, utilice nuestro script de preprocesamiento de imágenes u otras herramientas para traducirla al formato apropiado;

• Su imagen debe estar georreferenciada en sistema de coordenadas geográficas o proyectadas, elipsoide WGS84, se recomienda utilizar UTM o Web Mercator;

• El límite predeterminado para el tamaño de archivo es 1 Gb para usuarios gratuitos. Si tiene un archivo más grande, reduzca su tamaño o considere cambiar al plan pago;

• Su imagen debe ser compuesta RGB, RGBa o de banda única;

• Dimensiones máximas de la imagen: 65535 px por lado;

• El tamaño del píxel no debe exceder los 20 m/px;

• Las imágenes con un tamaño de píxel inferior a 10 cm/px se volverán a muestrear a esta resolución;

• Todas las imágenes dentro de una colección deben tener el mismo número de bandas;

• La imagen cargada será reproyectada y remuestreada para que coincida con el CRS y GSD (tamaño de píxel) de otras imágenes de la colección;

• Cada modelo de Mapflow tiene sus recomendaciones para la resolución espacial de los datos de entrada, consulte Requisitos del modelo a continuación.

En caso de incumplimiento de algún requisito, el sistema reporta un error. Si está utilizando Mapflow Web o el complemento Mapflow QGIS, los mensajes de error se muestran en la interfaz de usuario. Para obtener más detalles, consulte descripción de errores.

Requisitos del modelo

La siguiente tabla enumera los requisitos del modelo para la resolución espacial de las imágenes de entrada.

«Obligatorio» significa que las imágenes con una resolución fuera de este rango serán rechazadas del procesamiento y la solicitud fallará.

«Recomendado» significa que el modelo se adapta específicamente a esta resolución espacial. Cualquier imagen de mayor resolución se reducirá antes de procesarla, por lo que no genera ningún beneficio cargar una resolución más alta. Las imágenes de menor resolución (si cumplen con la sección «requerida») se muestrearán mejor, pero los resultados no serán tan buenos como los de la resolución recomendada.

GSD se especifica en el sistema de coordenadas UTM y puede no corresponder a lo que ve como «tamaño de píxel» si el sistema de coordenadas de su imagen es diferente.

Obtenga más información sobre el zoom y la resolución espacial de mapas base de imágenes.

Modelo	Descripción	Zoom recomendado	GSD recomendado m/px	Rango de zoom requerido	Rango GSD requerido, m/px
Edificios	Extraiga los contornos del techo, con clasificación, simplificación y estimación de altura opcionales.	18	0,5	17 – 19	1,5 - 0,3
Bosque	Extraiga máscaras de segmentación de áreas boscosas a partir de imágenes RGB de alta resolución	18	0,5	18 - 20	0,75 - 0,15
alturas del bosque	Máscaras clásicas de áreas boscosas por clases de altura basadas en umbrales predefinidos	18	0,5	18 - 20	0,75 - 0,15
copas de arboles	Extraer máscaras de segmentación de copas de árboles. Opcionalmente se convierte en puntos o polígonos.	19	0.3	19 - 20	0,3 - 0,15
Carreteras	Extraiga la máscara de la carretera a partir de imágenes satelitales de alta resolución	18	0,5	17 – 18	1,2 - 0,1
Construcciones	El modelo resalta áreas en la imagen de satélite que contienen sitios de construcción y edificios en construcción.	18	0,5	17 – 18	2,0 - 0,5

* Mapflow.ai también puede procesar imágenes de banda única (pancromáticas), pero los modelos NN no están ajustados para ese tipo de datos, por lo que la calidad del resultado puede ser peor de lo esperado.

clases de mapeo forestal

Aquí se presenta una lista de clases para el Modelo de Mapeo de Vegetación Forestal. Hay dos opciones para la clasificación semántica forestal:

• Clasificación por alturas: clasificación de las áreas de vegetación y vegetación arbustiva por clases de altura según los umbrales especificados: 0-4 m, 4-10 m, 10+ m. Las áreas de bosque de cada clase de altura están poligonizadas en entidades separadas, la clase de altura se indica en sus propiedades. Los umbrales de altura son valores personalizables en el proceso de procesamiento.

• Clasificación por densidad de sobrecrecimiento: clasificación del área de vegetación y vegetación arbustiva en clases según la densidad y la altura: bosque alto, bosque bajo (en crecimiento), bosque abierto y arbusto.

  CLASS_ID	DENSIDAD	Descripción
  00m-04m		vegetación baja
  04m-10m	denso/escaso	bosque mediano
  10m-99m	denso/escaso	bosque alto

Clases de mapeo de edificios.

CLASS_ID	NOMBRE DE LA CLASE	DESCRIPCIÓN	Etiqueta de referencia de OSM
101	edificio de apartamentos	Huellas de tejados de los edificios de apartamentos de varias plantas.	edificio=si edificio=edificio residencial=apartamentos
102	Casa	En su mayoría casas privadas (generalmente representa un solo hogar)	edificio=casa edificio=residencial
103	Nave industrial	Mayoritariamente industrial (Plantas, grandes hangares, almacenes, etc.)	edificio=industrial
104	Edificio comercial	Oficinas, comercio, etc.	edificio=comercial
105	Otros edificios no residenciales	Garajes, cajas de transformadores, pequeños hangares, etc.

Visualización de mapas de edificios con ArcGIS Online, Carto, etc.

Mapflow Web procesa fácilmente imágenes y extrae objetos vectoriales que se pueden descargar en formato GeoJSON. Recomendamos utilizar GeoJSON ya que es un estándar de facto en cartografía web. Es compatible de forma nativa con marcos de mapeo web (por ejemplo, Leaflet o Mapbox) y software SIG como QGIS o ArcGIS Suite.

Nota

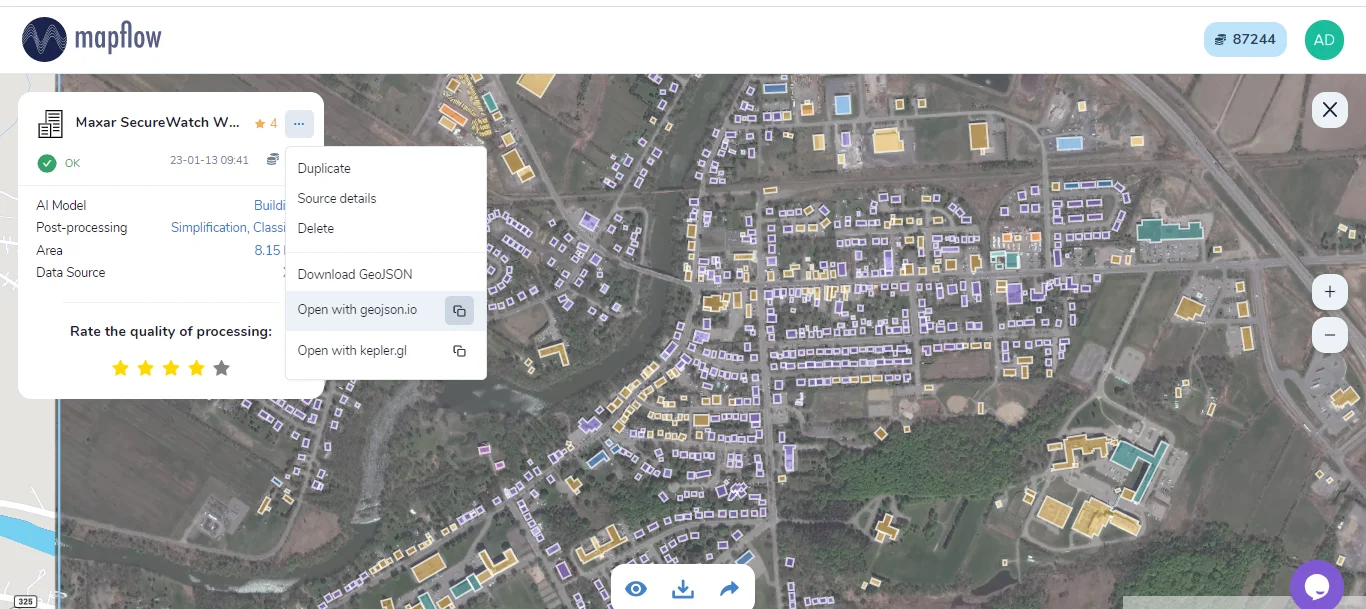

GeoJSON es un formato estándar abierto diseñado para representar características geográficas simples, junto con sus atributos no espaciales. Está basado en el formato JSON. Las características incluyen puntos, cadenas de líneas (carreteras de Mapflow), polígonos (huellas de edificios de Mapflow, máscaras de bosques y campos) o colecciones de varias partes de estos tipos. Mapflow permite diferentes opciones para acciones con resultados de procesamiento almacenados en GeoJSON. Puede descargar o “Abrir con geojson.io”.

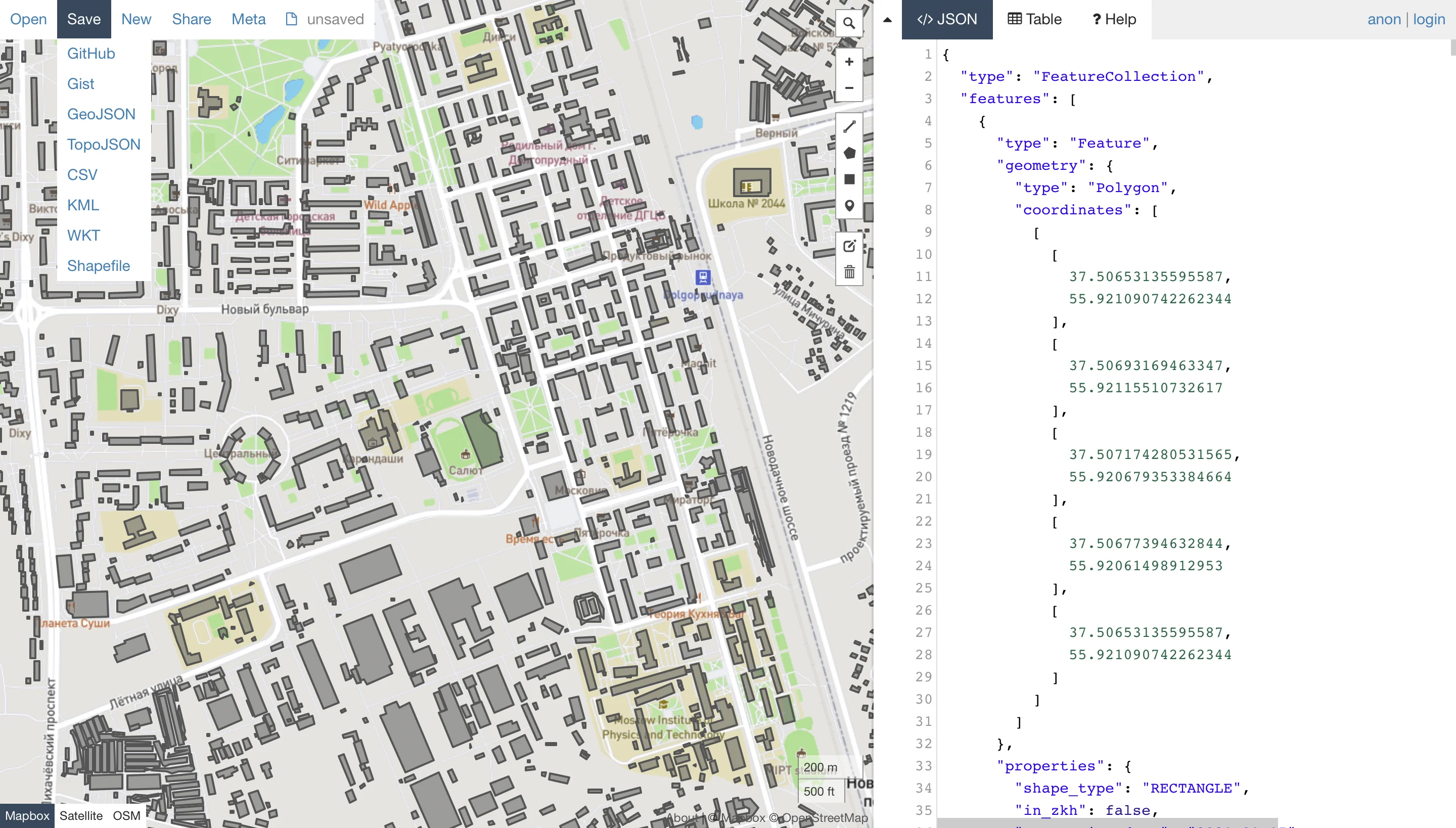

Abrir con geojson.io

Nota

Geojson.io le permite ver y guardar los resultados en un formato diferente (CSV, KML, TopoJSON, WKT, Shapefile). Haga clic en «Guardar» y seleccione el formato en la barra de menú.

El uso de GeoJSON le permite usar solo arrastrar y soltar para visualizar los resultados de salida de Mapflow en numerosos Web-GIS sin convertir formatos de datos. Vea este video sobre cómo cargar y aplicar estilo a los resultados de clasificación de un edificio con ArcGIS en línea, Carto y Evergis en línea.

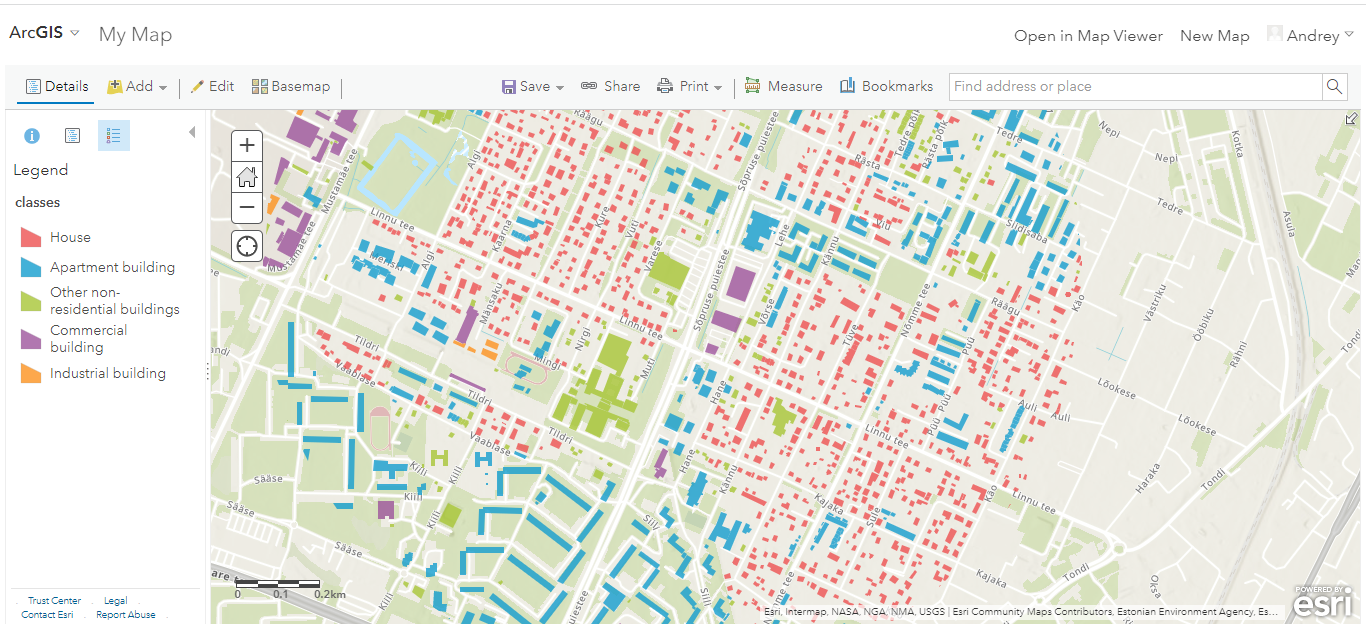

Construyendo huellas en ArcGIS en línea

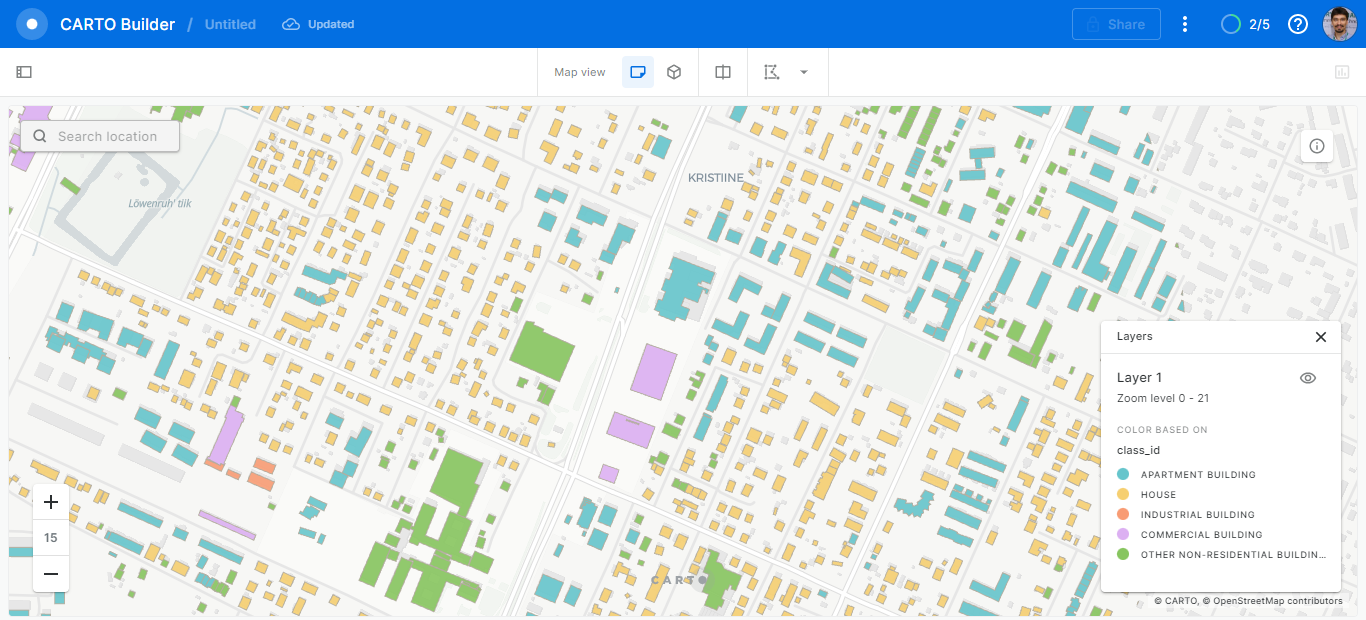

Construyendo huellas en Carto
